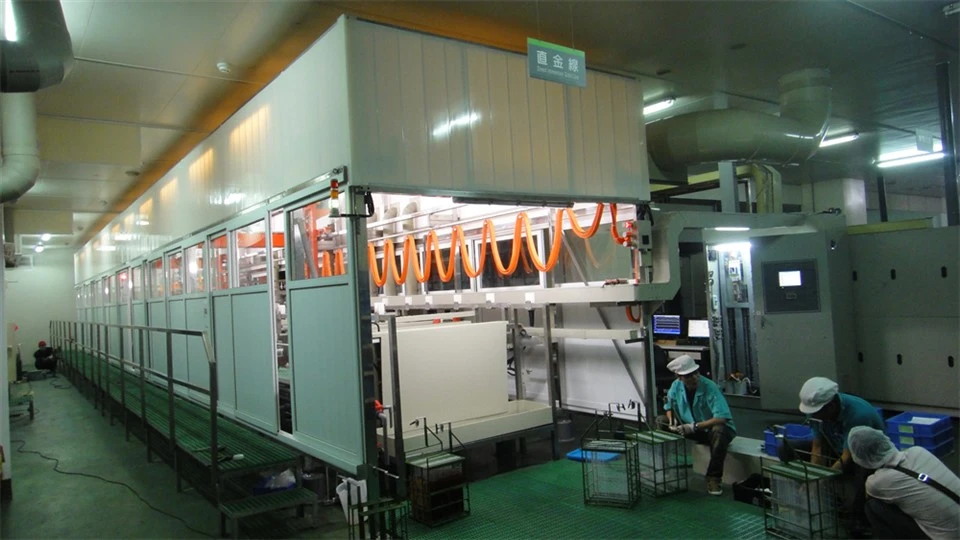

Обладнання для безелектричного нікелювання-золота
Обладнання для безелектричного нікелювання-золотого покриття (серія JYC-ENIG-)
Створено для обробки поверхні друкованих плат із рівністю та здатністю до спаювання
Плати для друкованих плат, підкладки BGA та з’єднувальні плати високої{0}}щільності. Для цих продуктів потрібна плоска, придатна для паяння та -стійка до окислення поверхня. Наше безелектричне обладнання для нанесення нікелевих-золотих покриттів забезпечує покриття ENIG. У процесі спочатку утворюється шар нікелю. Товщина від 3 до 6 мікрон. Цей шар нікелю діє як бар'єр. Він запобігає міграції міді на поверхню. Потім наноситься іммерсійний шар золота. Товщина золота від 0,05 до 0,1 мкм. Цей шар золота захищає нікель від окислення. Він також забезпечує чудову паяність. ENIG відповідає стандартам IPC-4552. Серед наших клієнтів Shennan Circuits та інші провідні виробники друкованих плат.
Матеріали та конструкція для послідовного осадження
Для резервуарів використовуються -матеріали PP або PVDF високої чистоти. Це запобігає перехресному-зараженню. У безелектричній нікелевій ванні використовується гіпофосфіт натрію як відновник. Температура контролюється від 82 до 88 градусів з точністю ±1 градус. Занурювальна золота ванна використовує реакцію витіснення. Температура 80-88 градусів. Подвійна система фільтрації з точністю до 1 мікрона підтримує чистоту обох ванн. Ми включаємо автоматичні монітори pH і концентрації. Це забезпечує стабільну швидкість осадження.
Три основні переваги
По-перше, шар нікелю рівномірний і без пор-.
Наша хімія для ванн і система перемішування створюють щільний шар нікелю. Цей шар ефективно блокує міграцію міді. Немає окислення або зміни кольору після кількох циклів оплавлення.
По-друге, товщина золота точно контролюється.
Онлайн XRF контролює товщину золота в режимі реального часу. Система автоматично регулює час занурення. Розкид товщини в межах ±0,02 мкм. Це економить золото та забезпечує стабільну паяність.
По-третє, цей процес є надійним для педів із тонким{0}}висотою.
Для прокладок із кроком менше 0,4 мм процес ENIG все ще забезпечує повне покриття. Немає перемичок або відсутніх покриттів. Це критично для проектів із високою-щільністю.
Що часто запитують покупці
Покупці запитують нас: «Клієнтам друкованих плат потрібна стабільна якість ENIG для з’єднання проводів. Як ви це гарантуєте?» Ми включаємо системи автоматичного поповнення для солей нікелю, гіпофосфіту та золота. Онлайн-контроль pH і температури забезпечує стабільність ванни. Ми надаємо повну інтеграцію лінійки від очищення до нікелю без електролізу до золота занурення. Наше обладнання було перевірено у великому-виробництві на провідних заводах із виробництва друкованих плат.
Технічні характеристики
|
Параметр |
Специфікація |
|
Товщина шару нікелю |
3 – 6 µm |
|
Товщина золотого шару |
0.05 – 0.1 µm |
|
Безелектрична температура нікелю |
82 – 88 градусів (±1 градус) |
|
Імерсійна температура золота |
80-88 градусів |
|
Точність фільтрації |
1 µm |
|
Варіація товщини золота |
В межах ±0,02 мкм |
|
Застосовні стандарти |
IPC-4552 |
